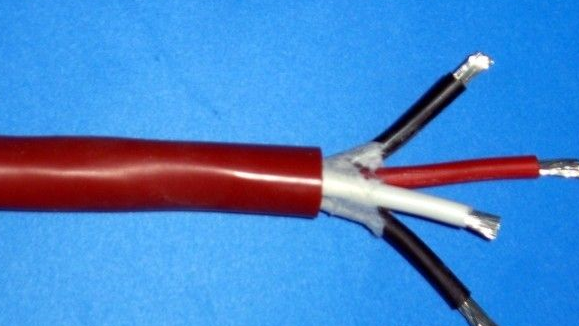

硅橡膠電纜YGC-4*10
硅橡膠電纜YGC-4*10特點及用途
硅橡膠電纜YGC-4*10適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性。
一.硅橡膠電纜YGC-4*10產品特性：
1．交流額定電壓：U0/U 0.6/1KV高工作溫度： 180℃低環境溫度：固定敷設-60℃
2．電纜安裝敷設溫度應不低于-25℃。
3．電纜允許彎曲半徑：電纜小為電纜外徑的10倍單芯電纜：其彎曲半徑不小于電纜外徑的15D；三芯 電纜：其彎曲半徑不小于電纜外徑的12D。
二．基本型號及M稱
|
型號
|
M稱
|
|
（ZR）-HGG
|
硅橡膠J緣硅橡膠護套（阻燃）電力軟電纜
|
|
（ZR）-HGGP
|
硅橡膠J緣硅橡膠護套銅絲編織屏蔽（阻燃）電力軟電纜
|
|
（ZR）-HGGP2
|
硅橡膠J緣硅橡膠護套銅帶繞包屏蔽（阻燃）電力軟電纜
|
|
（ZR）-HGVF
|
硅橡膠J緣丁青聚氯乙烯護套（阻燃）電力軟電纜
|
|
（ZR）-HGVFP
|
硅橡膠J緣丁青聚氯乙烯護套銅絲編織屏蔽（阻燃）電力軟電纜
|
|
（ZR）-HGVF22
|
硅橡膠J緣丁青聚氯乙烯護套鋼帶鎧裝（阻燃）電力軟電纜
|
|
（ZR）-HGVFP2
|
硅橡膠J緣丁青聚氯乙烯護套銅帶繞包屏蔽（阻燃）電力軟電纜
|
|
YGC
|
硅橡膠J緣硅橡膠護套電力電纜
|
|
YGCR
|
硅橡膠J緣硅橡膠護套移動用電力軟電纜
|
|
YGCP
|
硅橡膠J緣硅橡膠護套銅編織屏蔽電力電纜
|
|
YGC22
|
硅橡膠J緣硅橡膠護套鋼帶鎧裝電力電纜
|
|
JGG
|
硅橡膠J緣硅橡膠護套安裝線
|
|
JGGR
|
硅橡膠J緣硅橡膠護套移動用安裝軟線
|
|
JGGP
|
硅橡膠J緣硅橡膠護套銅編織屏蔽安裝線
|
|
JHXG
|
硅橡膠J緣電機引接線
|
三．硅橡膠電纜（ZR）-HGGP代號M稱和含義：
|
代號
|
代號含義
|
|
Y
|
系列代號移動軟電纜
|
|
G
|
硅橡膠
|
|
C
|
重型
|
|
22
|
鋼帶鎧裝
|
|
P
|
銅編織屏蔽
|
|
R
|
多股絞合導體
|
|
J
|
電機引接線
|
四、主要技術指標
1．成品電纜導體R類直流電阻符合GB3956規定參照附錄A表1和表2。
2．20℃時J緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
五、基本電纜規格及結構參數
|
線芯＊標稱截面
mm2
|
導體結構
根數＊直徑
B/R mm
|
電纜大外徑mm
|
參考重量kg/km
|
||
|
YGC
JGGF
|
YGCR
JGGFR
|
YGCR
JGGFR
|
YGC22
JGG22
|
||
|
1＊1.5
|
19＊0.32/48＊0.20
|
3.2
|
3.5
|
27.5
|
|
|
1＊2.5
|
19＊0.41/51＊0.25
|
3.7
|
3.9
|
38.6
|
|
|
1＊4
|
19＊0.52/82＊0.25
|
4.6
|
5.2
|
55.5
|
|
|
1＊6
|
19＊0.65/123＊0.25
|
5.6
|
6.5
|
77.7
|
|
|
1＊10
|
48＊0.52/204＊0.25
|
7.2
|
7.8
|
132
|
|
|
1＊16
|
75＊0.52/323＊0.25
|
8.2
|
9.0
|
188
|
|
|
1＊25
|
108＊0.52/513＊0.25
|
10.2
|
11.0
|
312
|
|
|
1＊35
|
108＊0.65/722＊0.25
|
112
|
12.0
|
408
|
|
|
1＊50
|
10＊2.52/1026＊0.25
|
13.5
|
14.5
|
554
|
|
|
1＊70
|
19＊2.16/1406＊0.25
|
16.5
|
17.5
|
762
|
|
|
1＊95
|
19＊2.52/486＊0.50
|
19.0
|
20.5
|
1045
|
|
|
1＊120
|
24＊2.52/608＊0.50
|
20.0
|
22.0
|
1281
|
|
|
1＊150
|
30＊2.52/760＊0.50
|
21.0
|
24.2
|
1612
|
|
|
1＊185
|
37＊2.52/945＊0.50
|
25.0
|
28.0
|
1981
|
|
|
2＊2.5
|
7＊0.68/51＊0.25
|
10.5
|
11.2
|
158
|
272
|
|
2＊4
|
19＊0.52/82＊0.25
|
12
|
13.2
|
210
|
347
|
|
2＊6
|
19＊0.65/123＊0.25
|
14.0
|
15.3
|
263
|
407
|
|
2＊10
|
7＊1.37/204＊0.25
|
17.8
|
18.9
|
394
|
562
|
|
2＊16
|
7＊1.70/323＊0.25
|
20.0
|
21.2
|
540
|
724
|
|
2＊25
|
7＊2.15/513＊0.25
|
23.0
|
24.5
|
794
|
828
|
|
2＊35
|
7＊2.52/722＊0.25
|
25.7
|
26.3
|
1037
|
1037
|
|
2＊50
|
10＊2.52/1026＊0.25
|
26.0
|
27.5
|
1236
|
1385
|
|
2＊70
|
19＊2.16/1406＊0.25
|
27.0
|
28.9
|
1647
|
1792
|
|
2＊95
|
19＊2.52/486＊0.50
|
32.0
|
33.9
|
2189
|
2654
|
|
2＊120
|
24＊2.52/608＊0.50
|
45.0
|
48.0
|
2640
|
3180
|
|
2＊150
|
30＊2.52/760＊0.50
|
52.0
|
57.0
|
3280
|
3920
|
|
2＊185
|
37＊2.52/945＊0.50
|
60.0
|
65.0
|
4006
|
4768
|
|
3＊1.5
|
7＊0.52/48＊0.20
|
9.7
|
10.7
|
150
|
291
|
|
3＊2.5
|
7＊0.68/51＊0.25
|
11.7
|
12.2
|
196
|
342
|
|
3＊4
|
19＊0.52/82＊0.25
|
12.6
|
13.5
|
274
|
444
|
|
3＊6
|
19＊0.65/123＊0.25
|
14.8
|
16.2
|
350
|
531
|
|
3＊10
|
7＊1.37/204＊0.25
|
20.0
|
22.0
|
539
|
737
|
|
3＊16
|
7＊1.70/323＊0.25
|
22.0
|
24.5
|
740
|
972
|
|
3＊25
|
7＊2.15/513＊0.25
|
25.3
|
27.0
|
1139
|
1372
|
|
3＊35
|
7＊2.52/722＊0.25
|
28.0
|
31.5
|
1480
|
1729
|
|
3＊50
|
10＊2.52/1026＊0.25
|
32.0
|
37.5
|
1900
|
2405
|
|
3＊70
|
19＊2.16/1406＊0.25
|
41.0
|
50.0
|
4061
|
3087
|
|
3＊95
|
19＊2.52/486＊0.50
|
45.0
|
55.0
|
997
|
4003
|
|
3＊120
|
24＊2.52/608＊0.50
|
50.0
|
60.0
|
4060
|
4887
|
|
3＊150
|
30＊2.52/760＊0.50
|
60.0
|
65.0
|
5197
|
2995
|
|
3＊185
|
37＊2.52/945＊0.50
|
65.0
|
70.0
|
6279
|
7262
|
|
3＊4+1＊2.5
|
19＊0.52/82＊0.25
|
14.5
|
15.5
|
320
|
481
|
|
3＊6+1＊4
|
19＊0.65/123＊0.25
|
16.2
|
17.8
|
423
|
597
|
|
3＊10+1＊6
|
7＊1.37/204＊0.25
|
21.0
|
23.0
|
630
|
827
|
|
3＊16+1＊10
|
7＊1.70/323＊0.25
|
23.0
|
25.0
|
888
|
1255
|
|
3＊25+1＊16
|
7＊2.15/513＊0.25
|
27.0
|
29.0
|
1375
|
1578
|
|
3＊35+1＊16
|
7＊2.52/722＊0.25
|
32.3
|
35.0
|
1690
|
1927
|
|
3＊50+1＊25
|
10＊2.52/1026＊0.25
|
36.0
|
40.0
|
2175
|
2760
|
|
3＊70+1＊35
|
19＊2.16/1406＊0.25
|
40.0
|
44.0
|
2950
|
3546
|
|
3＊95+1＊50
|
19＊2.52/486＊0.50
|
46.0
|
52.0
|
3950
|
4670
|
|
24＊2.52/608＊0.50
|
51.0
|
55.0
|
4800
|
5745
|
|
|
3＊150+1＊70
|
30＊2.52/760＊0.50
|
56.0
|
60.0
|
5810
|
6862
|
|
3＊185+1＊95
|
37＊2.52/945＊0.50
|
66.0
|
70.0
|
7200
|
8394
|
|
4＊4
|
19＊0.52/82＊0.25
|
14.2
|
16.2
|
352
|
515
|
|
4＊6
|
19＊0.65/123＊0.25
|
17.1
|
19.0
|
450
|
629
|
|
4＊10
|
7＊1.37/204＊0.25
|
22.1
|
24.0
|
672
|
881
|
|
4＊16
|
7＊1.70/323＊0.25
|
24.5
|
26.5
|
952
|
1176
|
|
4＊25
|
7＊2.15/513＊0.25
|
27.0
|
31.5
|
1476
|
1673
|
|
4＊35
|
7＊2.52/722＊0.25
|
33.0
|
35.5
|
1876
|
2142
|
|
4＊50
|
10＊2.52/1026＊0.25
|
39.0
|
41.0
|
2392
|
2982
|
|
4＊70
|
19＊2.16/1406＊0.25
|
41.0
|
44.0
|
3300
|
3871
|
|
4＊95
|
19＊2.52/486＊0.50
|
47.0
|
50.0
|
4300
|
5094
|
|
4＊120
|
24＊2.52/608＊0.50
|
49.0
|
54.0
|
5380
|
6187
|
|
4＊150
|
30＊2.52/760＊0.50
|
56.0
|
60.0
|
6750
|
7596
|
|
4＊185
|
37＊2.52/945＊0.50
|
68.0
|
72.0
|
8190
|
9194
|
