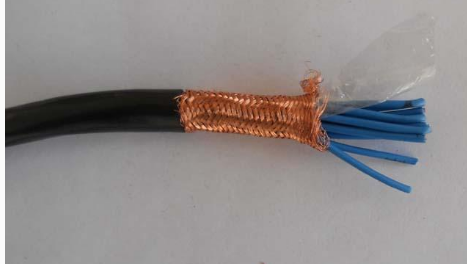

WDZA-KYJYP WDZB-KYJYP WDZC-KYJYP低煙無鹵屏蔽電纜
一.適用范圍
WDZA-KYJYP WDZB-KYJYP WDZC-KYJYP低煙無鹵屏蔽電纜適用于高層建筑、醫院、劇場、電站、地鐵、隧道、石油化工行業等有特殊的阻燃和無鹵、低煙、低毒放心清潔要求的固定敷設場合。 控制電纜用于額定電壓為450/750V及以下的控制、監控回路及保護線路。
其中的耐火電纜，除了能在正常工作條件下傳輸電力外，也可在發生火災的一段時間內還能供電，以便進行緊急消防、搶救人員疏散等工作，減少火災損失。
WDZA-KYJYP WDZB-KYJYP WDZC-KYJYP低煙無鹵屏蔽電纜在正常使用時，交聯聚乙烯J緣電纜，導體長期允許工作溫度不超過 90 ℃，短路時（長持續5秒），導體高溫度不超過250℃。聚氯乙烯J緣電纜，長期工作溫度不超過70℃，短路時（5秒內），不超過160℃。低于0℃敷設時，電纜須予先加熱。適用范圍
本產品適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合，特別適用于核電站、地鐵、劇院等放心系數要求高的重要場所。
二. WDZA-KYJYP WDZB-KYJYP WDZC-KYJYP低煙無鹵屏蔽電纜產品型號M稱及規格
1、低煙無鹵阻燃控制電纜型號M稱
|
型號
|
M稱
|
|
WDZA-KYJY
WDZB-KYJY WDZC-KYJY |
銅芯交聯聚乙烯J緣聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
|
|
WDZA-KYJYP
WDZB-KYJYP WDZC-KYJYP |
銅芯交聯聚乙烯J緣銅絲編織屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
|
|
WDZA-KYJYP2
WDZB-KYJYP2 WDZC-KYJYP2 |
銅芯交聯聚乙烯J緣銅帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
|
|
WDZA-KYJYP3
WDZB-KYJYP3 WDZC-KYJYP3 |
銅芯交聯聚乙烯J緣銅塑復合帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
|
|
WDZA-KYJYP23
WDZB-KYJYP23 WDZC-KYJYP23 |
銅芯交聯聚乙烯J緣鋼帶鎧裝無鹵低煙A（B、C）類阻燃控制電纜
|
2）低煙無鹵電纜型號規格
|
型號
|
額定
電壓
|
標稱截面mm
|
||||||
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
||
|
芯數
|
||||||||
|
WDZA-KYJY WDZB-KYJY WDZC-KYJY
|
0.6/1
|
2~61
|
2~14
|
2~10
|
||||
|
WDZA-KYJYP2 WDZB-KYJYP2 WDZC-KYJYP2
|
4~14
|
4~10
|
||||||
|
WDZA-KYJY23 WDZB-KYJY23 WDZC-KYJY23 WDZA-KYJYP2/23 WDZB-KYJYP2/23 WDZC-KYJYP2/23 WDZA-KYJYP3/23 WDZB-KYJYP3/23 WDZC-KYJYP3/23
|
6~61
|
4~14
|
4~10
|
|||||
WDZN-KYJYP電纜技術參數
導體直流電阻見表3
導體直流電阻見表3
|
標稱截面mm2
|
0.75
|
1
|
1.5
|
2.5
|
4
|
6
|
10
|
|
20℃時導體直流電阻 ≤ Ω/Km
|
24.5
|
18.1
|
12.1
|
7.41
|
4.61
|
3.08
|
1.83
|
J緣電阻。
·90℃時J緣體積電阻率ρ≥1×1012Ω·cm；
·90℃時J緣電阻常數Ki≥3.67MΩ·km；
電纜經受3.5kV交流電壓試驗，5min不發生擊穿；
按IEC754標準試驗，PH值≥4.3；
按IEC1034標準試驗，透光率≥60%；
電纜通過GB/T12666.5規定的阻燃試驗。
產品特點
該產品克服了傳統阻燃控纜的缺點，大的便利了救火和人員疏散工作，避免了鹵酸氣體對儀器和設備的腐蝕成為傳統阻燃控制電纜的換代型產品，它主要有以下五個特點：
電纜燃燒時鹵化氫氣體釋放量低；
●電纜燃燒時發煙量少，透光率高；
電纜J緣線芯長期工作溫度可達90℃，延長了電纜使用壽命；
J緣線芯采用數字編碼，便于安裝、調試、維修；
采用筒式放線，可銷售長達3Km以上的整根電纜。
結構參數
結構參數參照普通控制電纜。
使用條件
額定電壓U0/U為450/750V；
電纜導體的長期允許工作溫度為90℃；
電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽結構的軟電纜，應不小于電纜外徑的6倍。
